Solución completa para envasado de productos cárnicos

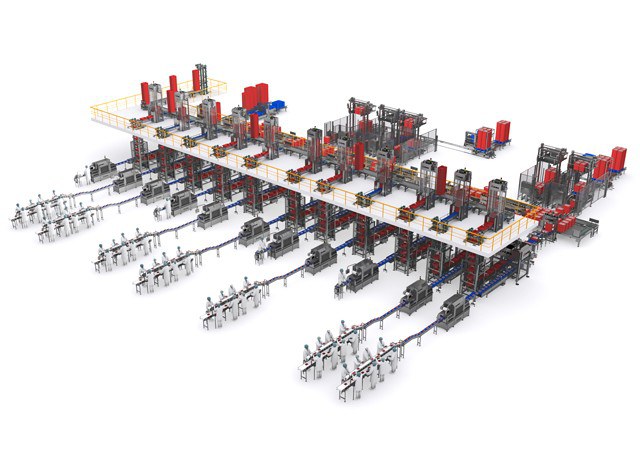

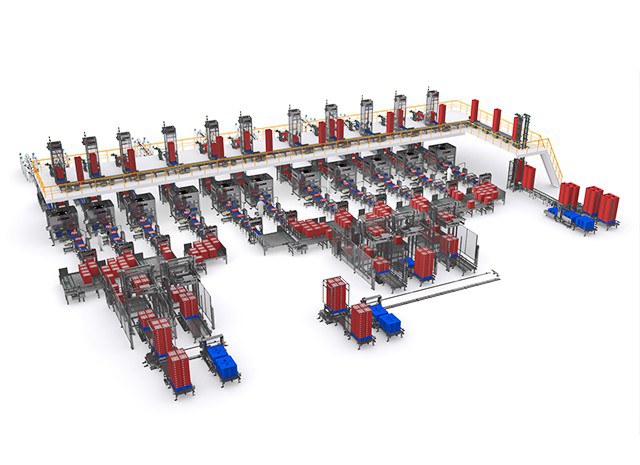

La solución completa de automatización de la planta de envasado incluye once líneas de envasado para diferentes productos cárnicos. Cada línea consta de una termoselladora TSA y una célula robotizada de encajado automático. El área de paletizado consta de tres células de paletizado que paletizan las referencias provenientes de las once líneas de producción.

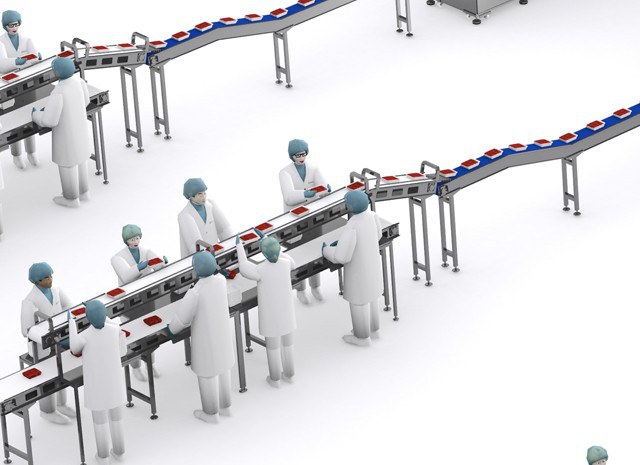

Cada línea de producción comienza con una mesa de trabajo para carga manual de producto en bandejas de termosellado. Las mesas cuentan con diferentes sistemas de transporte para: recibir bandejas individuales vacías, recoger el producto a introducir en las mismas y, por último, transportar las llenas hasta las máquinas de termosellado.

Además, las mesas disponen de desapiladores automáticos de bandejas para alimentar a los operarios de éstas. El diseño de las mesas de trabajo se ha realizado cumpliendo la normativa de ergonomía para trabajo de operarios, facilitando y agilizando la limpieza de las mismas y simplificando su mantenimiento.

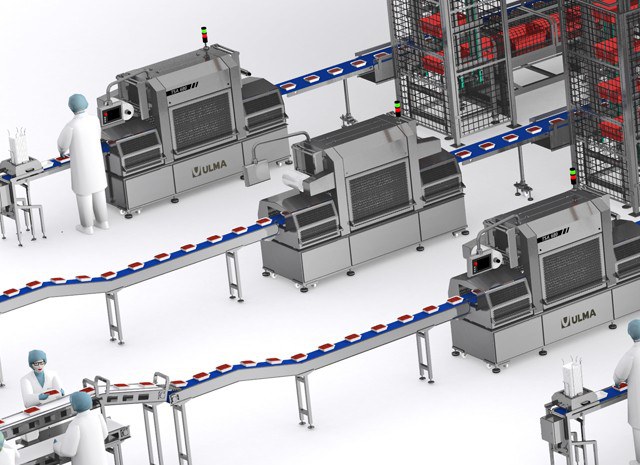

Las termoselladoras TSA de ULMA son termoselladoras de altas prestaciones y de diseño higienizable. Se encargan de sellar las bandejas de producto para realizar envases con atmósfera modificada para prolongar la vida útil del producto.

Toda la gama de termoselladoras TSA cuentan con ventajas altamente valoradas por parte de nuestros clientes:

  • Alta fiabilidad y robustez
  • Valores óptimos de OEE
  • Hermeticidad de envase
  • Accesibilidad y facilidad de limpieza
  • Componentes comerciales de marcas de prestigio
  • Cambios de formato en 2 minutos



La instalación recibe palets completos de cajas plásticas que se encuentran vacías y limpias. Estos palets se despaletizan y las cajas se transportan en columnas al piso superior mediante un elevador de columnas de cajas.

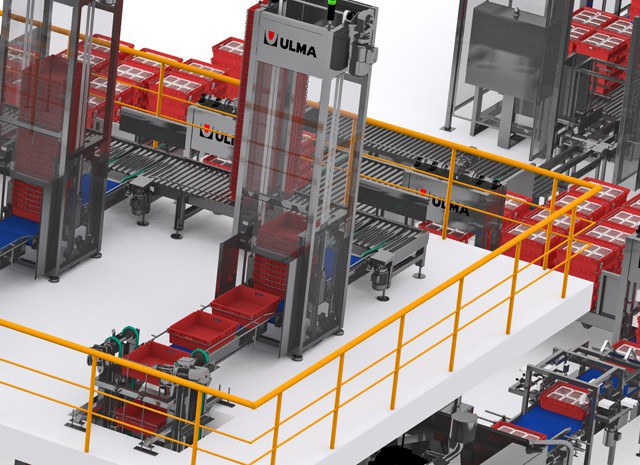

En la segunda planta se realiza la distribución de cajas a las líneas, las cuales, disponen de un desapilador y descensor de cajas por cada una de ellas. El desapilador toma la columna y va separando las cajas de manera individual para que el descensor las baje al piso inferior según necesiten las líneas.

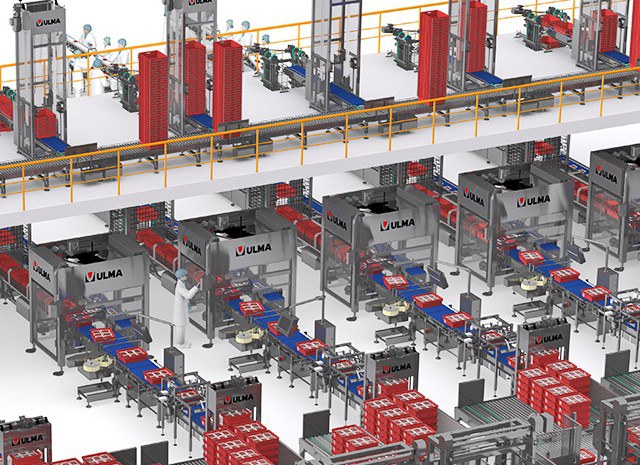

Las células de encajado automático son células provistas de robots delta que realizan el encajado de las bandejas de termosellado en las cajas plásticas. Son equipos multiformato que permiten tener diferentes configuraciones de mosaicos de encajado otorgándoles una gran flexibilidad.

El manejo de las célula es muy intuitivo y los robots se posicionan dentro de un bastidor con accesos controlados para cumplir con la normativa de seguridad. El equipo al completo es de dimensiones reducidas y su configuración monobloque permite que los tiempos de puesta en marcha sean mínimos.

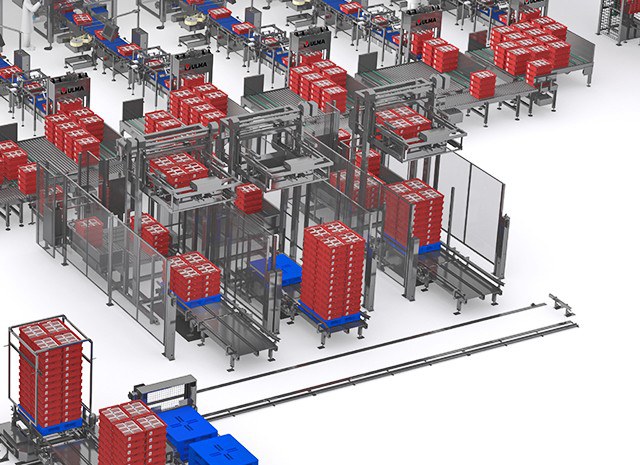

A la salida de las células de encajado las cajas llenas se apilan y se paletizan mediante paletizadores mecánicos. El apilado de cajas previo al paletizado aumenta la eficiencia del sistema de paletizado mejorando la proporción de cajas paletizadas por movimiento de paletizador.

Por último se dispone de un carro transfer doble. Este equipo se encarga de dos funciones: recoger los palets terminados de todos los paletizadores para dejarlos en un único punto de recogida y alimentar de palets nuevos las estaciones que se encuentren vacías.
